controller + JBOD model

controller + JBOD model

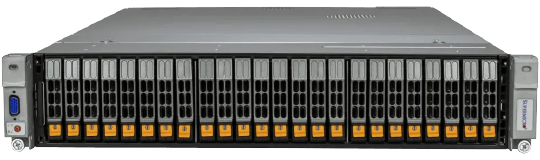

Supermicro JBOD head（Controler） 2U Hyper Server

JBOD
プロセッサー
AMD EPYC™ 9004 / 9005 Series × 2
メモリ
DDR5 RDIMM 最大 6TB（24 DIMM Slots）
ディスク
2.5インチ NVMe / SAS / SATA SSD
24 Drive Bays
LAN
100 / 200 / 400GbE Dual-Port AIOM
外部SASポート
Dual SFF-8644 External Ports
(SAS / SATA / NVMe)

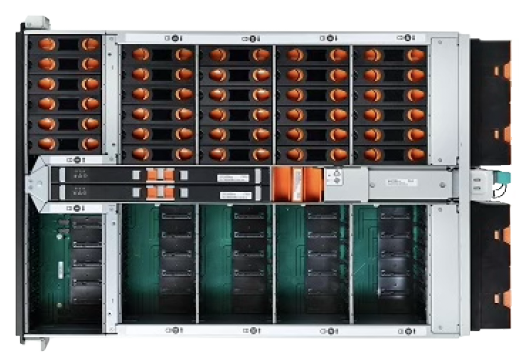

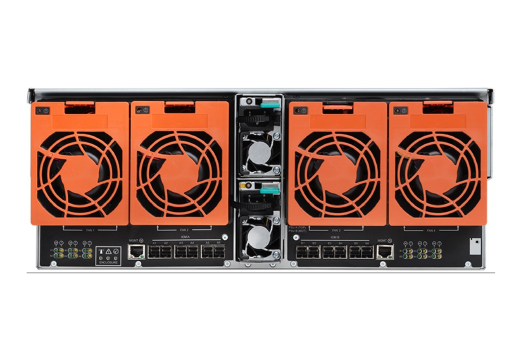

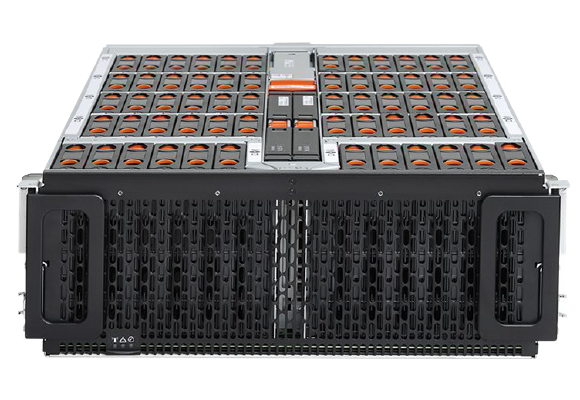

westerndigital Ultra Data60 jbod（JBOD）

westerndigital Ultra Data60 jbod（JBOD） westerndigital Ultra Data60 jbod（JBOD） westerndigital Ultra Data60 jbod（JBOD）
ディスクモデル
  • 1800TB 4Kn　30TB SMR with 3.5" Drive Carrier
  • 1560TB 512e　27TB SMR with 3.5" Drive Carrier
  • 1440TB 512e　26TB CMR with 3.5" Drive Carrier
  • 1320TB 512e　24TB CMR with 3.5" Drive Carrier
  • 1200TB 512e　20TB CMR with 3.5" Drive Carrier
  • 1080TB 512e　18TB CMR with 3.5" Drive Carrier
  • 960TB 512e　16TB CMR with 3.5" Drive Carrier
最大拡張
4台 JBOD
サポートOS
  • Microsoft® Windows
  • CentOS / Red Hat® Enterprise Linux
  • FreeBSD®
  • Ubuntu® Server
  • Debian GNU/Linux
  • SUSE® Linux Enterprise Server
  • Oracle Linux
接続ケーブル
  • パッシブ SAS Cable
  • アクティブ SAS Cable

※ 複数台接続時は上記2種類のCableが必要です。

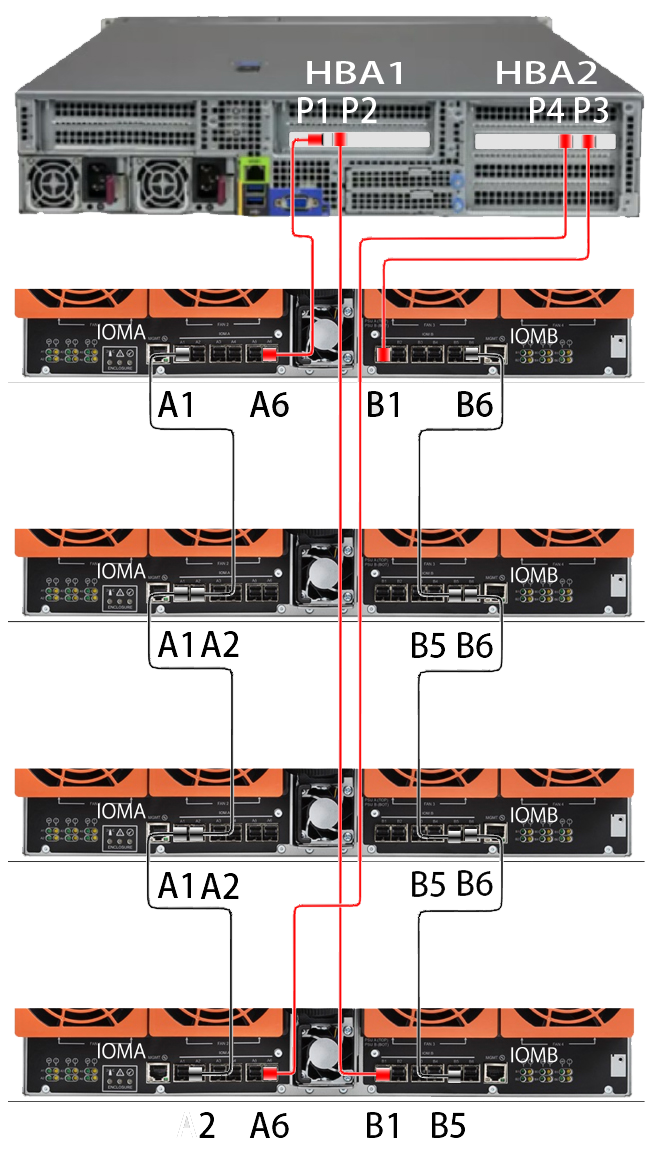

2枚のSAS Cardで冗長接続を行う場合の結線図

Host1: P1
JBOD1: IOMA-A6
Host1:P2
JBOD4:IOMB-B1
Host2:P3
JBOD4:IOMA-A6
Host2:P4
JBOD1:IOMB-B1
JBOD1:IOMA-A1
JBOD2:IOMA-A2
JBOD1:IOMB-B6
JBOD2:IOMB-B5
JBOD2:IOMA-A1
JBOD3:IOMA-A2
JBOD2:IOMB-B6
JBOD3:IOMB-B5
JBOD3:IOMA-A1
JBOD4:IOMA-A2
JBOD3:IOMB-B6
JBOD4:IOMB-B5
