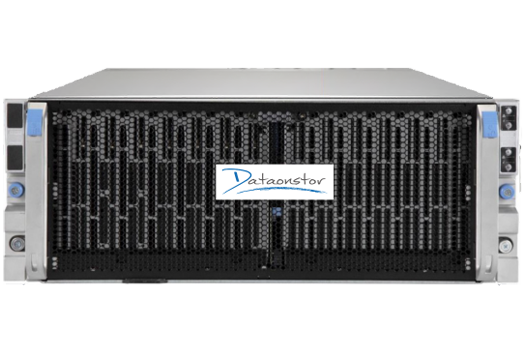

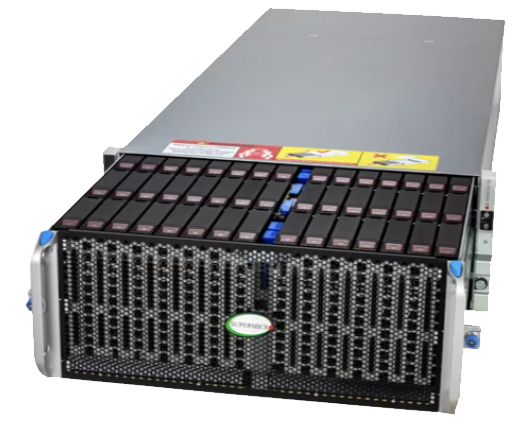

Supermicro single Processor 4U Top loading slot model

Supermicro single Processor
プロセッサー
Intel® Xeon（P-core / E-core ハイブリッド、6700シリーズ）
メモリ
DDR5 RDIMM 最大 2TB（16 DIMM Slots）
ディスク
3.5 / 2.5インチ SAS / SATA HDD・SSD

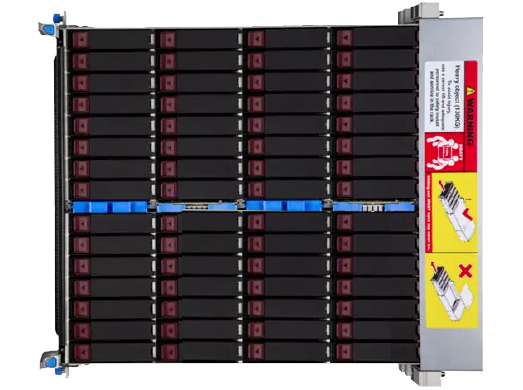

最大 60 Drive Bays
NVMe SSD
2.5インチ NVMe SSD
6 Drive Bays
LAN
100 / 200 / 400Gbps Dual-Port AIOM
ディスクモデル
26TB CMR / 512e（3.5" Drive Carrier）— 最大 1440TB
24TB CMR / 512e（3.5" Drive Carrier）— 最大 1320TB
20TB CMR / 512e（3.5" Drive Carrier）— 最大 1200TB
18TB CMR / 512e（3.5" Drive Carrier）— 最大 1080TB
16TB CMR / 512e（3.5" Drive Carrier）— 最大 960TB
最大拡張
JBOD × 2 台
サポートOS
Microsoft® Windows
CentOS / Red Hat® Enterprise Linux
FreeBSD®
Ubuntu® Server
Debian GNU/Linux
SUSE® Linux Enterprise Server
Oracle Linux
接続ケーブル
アクティブSASケーブル

※ 複数台接続時は上記Cable推奨

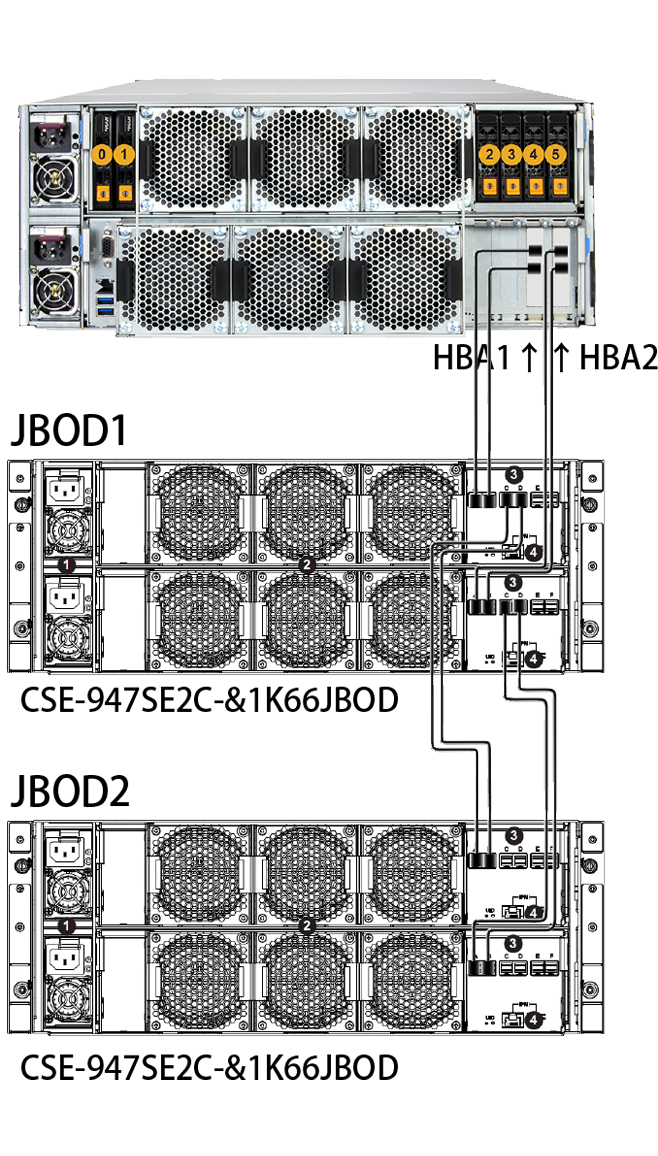

2枚のSAS Cardで冗長接続を行う場合の結線図

HBA1:P1
JBOD1:MASTER-A
HBA1:P2
JBOD1:MASTER-B
HBA2:P3
JBOD1:SLAVE-A
HBA2:P4
JBOD1:SLAVE-B
JBOD1:MASTER-C
JBOD2:MASTER-A
JBOD1:MASTER-D
JBOD2:MASTER-B
JBOD1:SLAVE-C
JBOD2:SLAVE-A
JBOD1:SLAVE-D
JBOD2:SLAVE-B

※ SAS Cableは信号の減衰を避けるためにもアクティブモデルをご利用ください。
